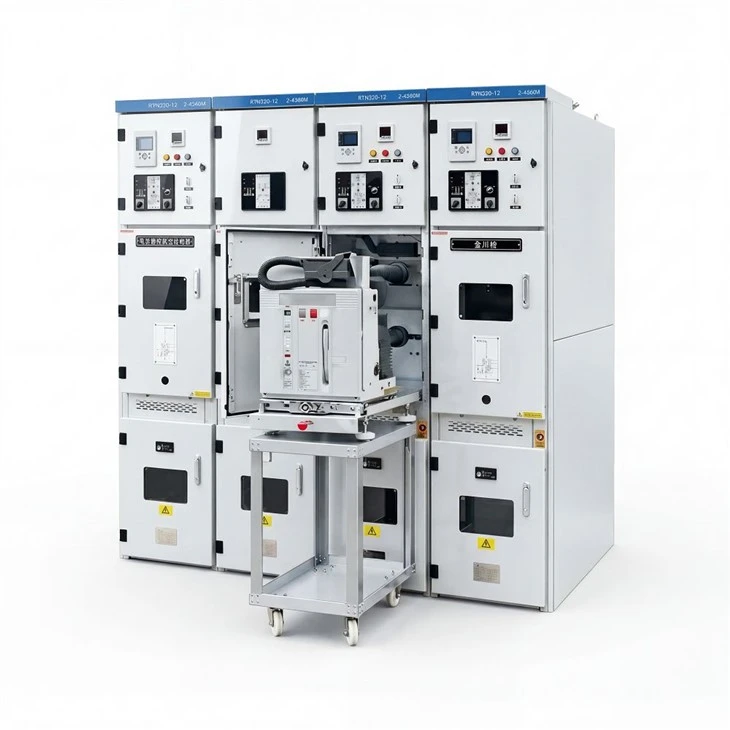

बख़्तरबंद इनडोर धातु-संलग्न स्विचगियर

KYN28-24 बख्तरबंद धातु-संलग्न स्विचगियर को 3.6-24 केवी के रेटेड वोल्टेज और 50/60 हर्ट्ज की आवृत्ति के साथ तीन-चरण एसी बिजली प्रणालियों के लिए डिज़ाइन किया गया है। इसका उपयोग विद्युत ऊर्जा के स्वागत और वितरण के साथ-साथ विद्युत सर्किट के नियंत्रण, निगरानी और सुरक्षा के लिए किया जाता है।

स्विचगियर सिंगल बसबार सिस्टम और सिंगल बसबार सेक्शनलाइज्ड सिस्टम जैसे अनुप्रयोगों के लिए उपयुक्त है।

यह उत्पाद प्रासंगिक अंतरराष्ट्रीय और राष्ट्रीय मानकों का अनुपालन करता है, जिनमें शामिल हैं:

• आईईसी 62271- 1 kV से 52 kV तक के रेटेड वोल्टेज के लिए उच्च वोल्टेज स्विचगियर और नियंत्रण गियर
• आईईसी 60694- उच्च -वोल्टेज स्विचगियर और नियंत्रण गियर के लिए सामान्य विनिर्देश
• जीबी 3906- 3.6-40.5 केवी के लिए एसी धातु -संलग्न स्विचगियर और नियंत्रण गियर
• डीएल/टी 404- 3.6-40.5 केवी के लिए एसी धातु -संलग्न स्विचगियर और नियंत्रण गियर

सुरक्षित और भरोसेमंद संचालन सुनिश्चित करने के लिए स्विचगियर को एक पूर्ण और विश्वसनीय इंटरलॉकिंग सिस्टम के साथ डिज़ाइन किया गया है।

KYN28-24 बख्तरबंद धातु-संलग्न स्विचगियर (इसके बाद "स्विचगियर" के रूप में संदर्भित) हमारी कंपनी द्वारा उन्नत अंतरराष्ट्रीय विनिर्माण प्रौद्योगिकियों के परिचय और अवशोषण के आधार पर डिजाइन किया गया एक नया विकसित उत्पाद है। यह निम्नलिखित प्रमुख विशेषताएं प्रदान करता है:

संलग्नक पूरी तरह से एल्युमीनियम जिंक लेपित स्टील शीट से बना है, जिसे सीएनसी मशीनरी द्वारा संसाधित किया गया है और कई झुकने के संचालन के माध्यम से बनाया गया है, फिर उच्च शक्ति वाले फास्टनरों के साथ इकट्ठा किया गया है। यह उत्कृष्ट यांत्रिक शक्ति, संरचनात्मक अखंडता और सौंदर्य उपस्थिति सुनिश्चित करता है। कैबिनेट के दरवाजे पाउडर से लेपित हैं, जो प्रभाव और संक्षारण के लिए मजबूत प्रतिरोध प्रदान करते हैं। संलग्नक IP4X की सुरक्षा डिग्री प्राप्त करता है।

मुख्य स्विचिंग डिवाइस को हमारे स्वयं विकसित सीआरएसआई-24 वैक्यूम सर्किट ब्रेकर से सुसज्जित किया जा सकता है, जो विश्वसनीय प्रदर्शन प्रदान करता है।

चयनित सर्किट ब्रेकर के प्रकार के बावजूद, इन्सुलेशन डिज़ाइन सुनिश्चित करता है:

• चरण-से-चरण क्लीयरेंस 180 मिमी से अधिक या उसके बराबर
• चरण-से-पृथ्वी निकासी 200 मिमी से अधिक या उसके बराबर
• क्रीपेज दूरी 480 मिमी से अधिक या उसके बराबर

जब इन आवश्यकताओं को पूरा नहीं किया जा सकता है, तो मिश्रित इन्सुलेशन अपनाया जाता है। सर्किट ब्रेकर में लंबी सेवा जीवन, उच्च विश्वसनीयता, कम रखरखाव की आवश्यकताएं और कॉम्पैक्ट आकार की विशेषताएं हैं।

स्विचगियर को निम्नलिखित सामान्य सेवा शर्तों के तहत संचालित करने के लिए डिज़ाइन किया गया है:

परिवेश का तापमान:
अधिकतम +40 डिग्री, न्यूनतम −15 डिग्री

सापेक्षिक आर्द्रता:

• दैनिक औसत 95% से कम या उसके बराबर
• मासिक औसत 90% से कम या उसके बराबर

ऊंचाई:
समुद्र तल से 1000 मीटर से अधिक नहीं

भूकंपीय तीव्रता:
8 डिग्री से अधिक नहीं

स्थापना वातावरण:
आग के खतरों, विस्फोट के जोखिम, गंभीर प्रदूषण, रासायनिक संक्षारण और मजबूत कंपन से मुक्त
